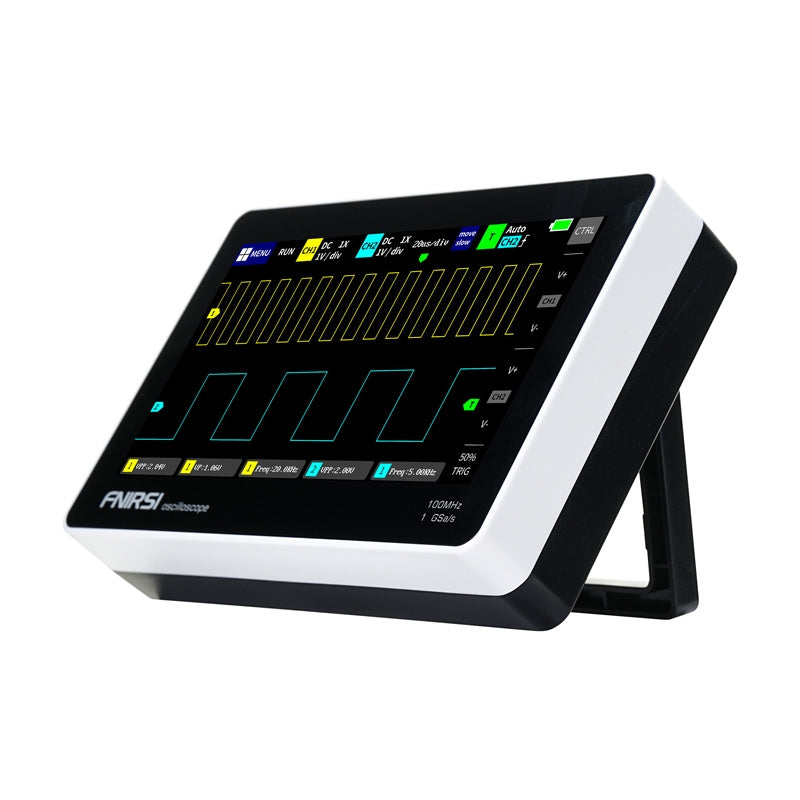

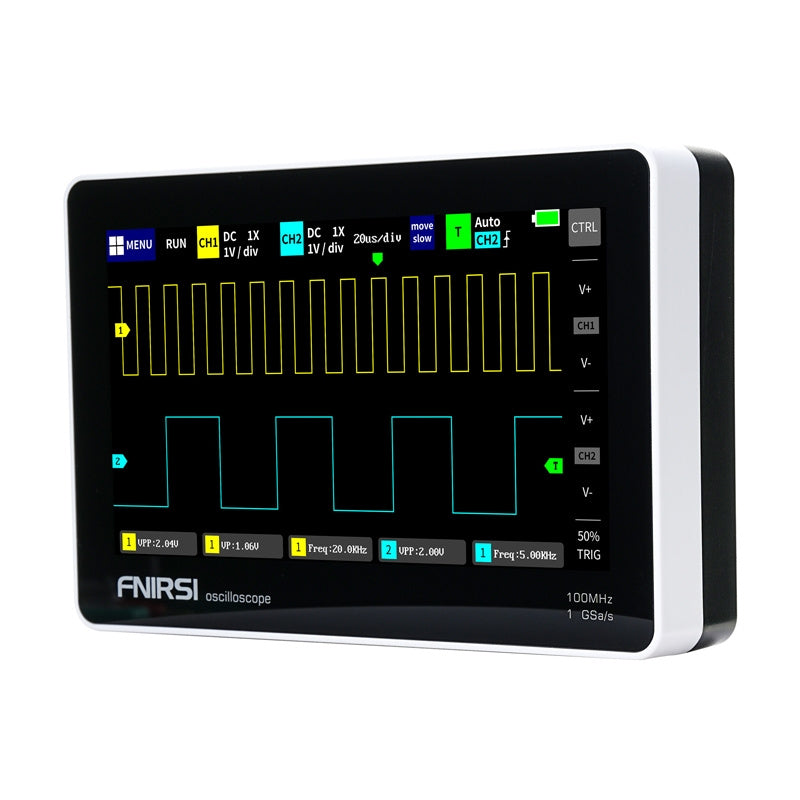

FNIRSI 1013D portable tablet oscilloscope 7"

Φορητός ταλαντωτής ταμπλέτας FNIRSI 1013D 7"

Ο φορητός παλμογράφος FNIRSI 1013D με οθόνη αφής 7", 2 κανάλια μέτρησης, εύρος ζώνης 100 MHz και ρυθμό δειγματοληψίας 1 GSa/s επιτρέπει την ακριβή ανάλυση σήματος στην υπηρεσία, στο εργαστήριο και στο σχεδιασμό ηλεκτρονικών συσκευών. Η συσκευή είναι εξοπλισμένη με ευανάγνωστη οθόνη TFT 800x480, αυτόματη ρύθμιση σήματος με ένα κουμπί και λειτουργία καταγραφής κυματομορφών, επιτρέποντας βολικές και γρήγορες μετρήσεις οπουδήποτε. Η υποστήριξη της ανάλυσης αναλογικών και ψηφιακών σημάτων το καθιστά κατάλληλο για το σέρβις εξοπλισμού και τις εφαρμογές DIY. Η ενσωματωμένη μπαταρία λιθίου 6.000 mAh επιτρέπει τη λειτουργία της συσκευής για περίπου 4 ώρες.

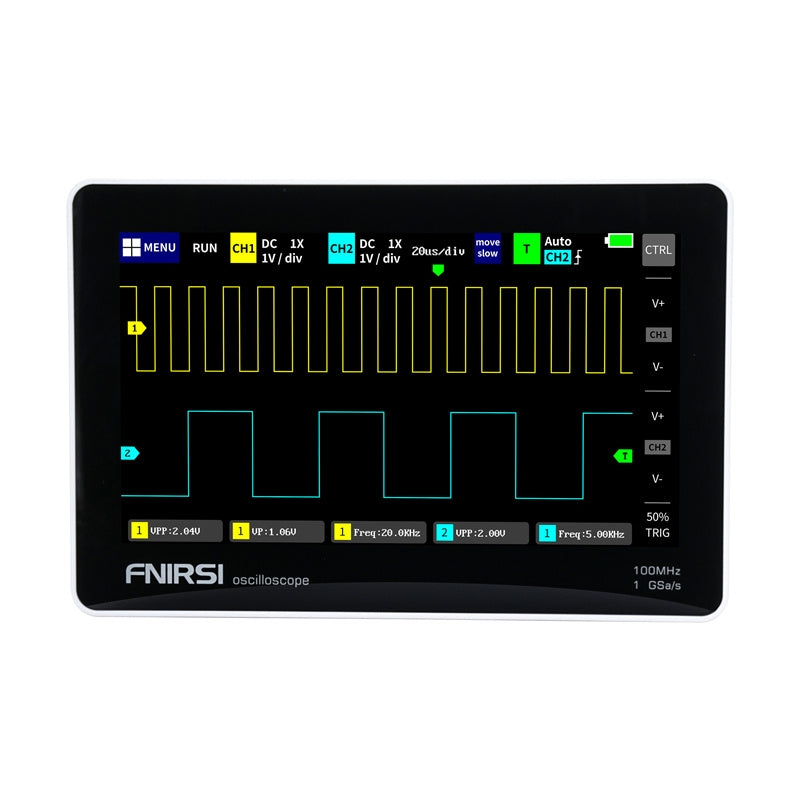

Καθαρή οθόνη αφής

Το FNIRSI 1013D διαθέτει οθόνη LCD TFT 7 ιντσών με ανάλυση 800x480, παρέχοντας υψηλή φωτεινότητα, αντίθεση και ακριβή αναπαραγωγή κυματομορφών. Ο χειρισμός της οθόνης με την αφή επιτρέπει τη γρήγορη μεγέθυνση, τη σάρωση και την αλλαγή των παραμέτρων μέτρησης, επιταχύνοντας την εργασία χωρίς την ανάγκη χρήσης φυσικών κουμπιών. Η οθόνη είναι κατασκευασμένη με χωρητική τεχνολογία, γνωστή από τα σύγχρονα smartphones, η οποία εξασφαλίζει ομαλή λειτουργία και χωρίς καθυστερήσεις κατά την αλλαγή των ρυθμίσεων. Η λειτουργία μέτρησης του δρομέα επιτρέπει την ακριβή ανάγνωση του πλάτους, της περιόδου και της συχνότητας του σήματος χωρίς την ανάγκη μετατροπής των μονάδων από το πλέγμα της οθόνης, κάτι που είναι ιδιαίτερα χρήσιμο με παραμορφωμένα σήματα ή ορθογώνιες κυματομορφές με θόρυβο.

Δύο κανάλια μέτρησης

Η συσκευή είναι εξοπλισμένη με δύο κανάλια μέτρησης με αντίσταση εισόδου 1 MΩ, τα οποία επιτρέπουν την ανάλυση δύο σημάτων ταυτόχρονα, διευκολύνοντας τη σύγκριση της εισόδου και της εξόδου κυκλωμάτων ενισχυτών, μετατροπέων ή την ανάλυση σήματος PWM. Αυτό καθιστά το εύρος των εφαρμογών πολύ ευρύτερο από ό,τι με τα μοντέλα ενός καναλιού. Μπορείτε επίσης να εκτελέσετε ανάλυση μοτίβου Lissajous σε λειτουργία XY, η οποία σας επιτρέπει να προσδιορίσετε τη συχνότητα, το πλάτος και τη μετατόπιση φάσης μεταξύ δύο ομάδων σημάτων.

Αυτόματη ρύθμιση σήματος

Η λειτουργία αυτόματης ρύθμισης με ένα κουμπί σάς επιτρέπει να ρυθμίζετε άμεσα τις παραμέτρους μέτρησης σήματος χωρίς χειροκίνητη βαθμονόμηση. Ως αποτέλεσμα, το FNIRSI 1013D μπορεί να προσαρμόσει τις ρυθμίσεις για ένα σήμα 1 Vpp μέσα σε 1 δευτερόλεπτο, εξοικονομώντας χρόνο και αυξάνοντας την αποδοτικότητα της εργασίας. Ο ενσωματωμένος αλγόριθμος ασαφούς λογικής εξασφαλίζει υψηλή ακρίβεια και τοποθετεί αυτόματα το σήμα στο κέντρο της οθόνης, καθιστώντας την ανάλυση πολύ πιο εύκολη.

Προστασία από βλάβες

Ο παλμογράφος χρησιμοποιεί ενσωματωμένες μονάδες προστασίας από υπερτάσεις έως 400 V για την αποφυγή τυχαίας ζημιάς στη συσκευή κατά τη μέτρηση σημάτων υψηλής τάσης, ακόμη και αν ο αισθητήρας δεν είναι ρυθμισμένος στη λειτουργία 10X. Αυτό σας επιτρέπει να δοκιμάζετε με ασφάλεια κυκλώματα ισχύος και υψηλής τάσης.

Αποθήκευση και εξαγωγή δεδομένων

Το FNIRSI 1013D διαθέτει εσωτερική μνήμη 1 GB, η οποία σας επιτρέπει να αποθηκεύσετε έως και 1.000 εικόνες και 1.000 σύνολα κυματομορφών. Αυτό σας επιτρέπει να αποθηκεύετε γρήγορα τα αποτελέσματα των μετρήσεων με ένα άγγιγμα και να τα εξάγετε μέσω USB σε υπολογιστή για περαιτέρω ανάλυση. Η λειτουργία διαχείρισης κυματομορφών σάς επιτρέπει να προβάλλετε μικρογραφίες των αποθηκευμένων κυματομορφών, να τις μεγεθύνετε, να τις διαγράφετε και να τις αναλύετε με έναν κέρσορα απευθείας στη συσκευή - παρόμοια με μια γκαλερί smartphone, προσθέτοντας στην ευκολία της διαχείρισης δεδομένων.

Προηγμένες λειτουργίες ενεργοποίησης

Ο παλμογράφος προσφέρει ένα πλήρες σύνολο λειτουργιών σκανδαλισμού - Auto, Single και Normal. Αυτή η ρύθμιση σας επιτρέπει να ελέγχετε ξαφνικά παλμικά σήματα ανάφλεξης, σήματα τηλεχειρισμού IR ή ημιτονοειδή σήματα ανάλογα με την επιλεγμένη λειτουργία, καθιστώντας τη συσκευή ένα ευέλικτο διαγνωστικό εργαλείο. Μπορείτε επίσης να ρυθμίσετε την ακμή σκανδαλισμού (άνοδος/πτώση) και το κανάλι σκανδαλισμού, επιτρέποντάς σας να καταγράφετε με ακρίβεια τα θραύσματα σήματος που σας ενδιαφέρουν.

Περιλαμβάνονται: Δυνατότητα χρήσης της συσκευής για την παρακολούθηση της λειτουργίας της:

• Φορητός παλμογράφος FNIRSI 1013D με οθόνη αφής
• Ανιχνευτής (100 MHz) x2
• Φορτιστής USB
• Εγχειρίδιο χρήσης
